• Microprocessor-controlled
• max. pressure 700bar
• Leak-free like a poppet valve
• Position-monitored, contactless
• IP65 housing

applications

• High pressure hydraulics
• Tensioning hydraulics for prestressed concrete
• Lifting of machines and components
• Partly tensioning hydraulics for machine tools
• Rescue shears
• Rescue spreaders
• Filter presses often with low-pressure to high-pressure systems
• Press construction (pressures above 350 bar), etc.

Features

• Leak-free, like a poppet valve
• Leak-free and smooth switching transitions
• Versions:
• 250 bar and up to 700 bar

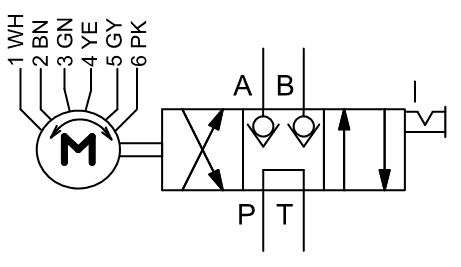

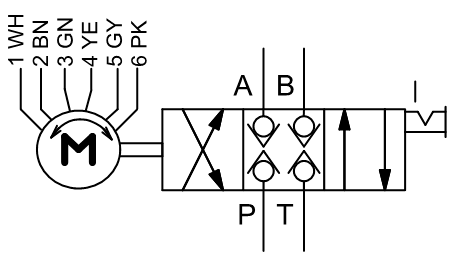

• as 4/2 and 4/3-directional valve
• Detented operation – The valve remains in its position in case of a power failure.
• Load is held in the event of a power failure.
• With an electronic add-on modul, the valve can also act as a spring-centered valve and return to the neutral position upon power failure
• Absolute position sensor
  No need for calibration movement upon startup
• Only one moving part is exposed to pressure.
• Designed for millions of load cycles, making the valve fatigue-resistant.
  comparable valves withstand approximately 30,000 load cycles on our test bench.
• After switching on, the valve is ready for use 70 milliseconds later.
• After the signal is established, the valve initiates rotation 55 milliseconds later.
• The valve electronics are microprocessor-controlled
• We developed the electronics and software in-house
• IP65 electronics housing
• For the next series:
  Position monitoring and signal output when the switching position is reached

In Hochdruck-Hydraulikanwendungen stoßen klassische Wegeventile oft an Grenzen: Entweder fehlt die absolute Dichtheit oder die Schaltvorgänge sind hart und belasten das System. Ein neu entwickeltes Plattenschieberventil kombiniert nun Sitzventil-ähnliche Dichtheit mit weichen Schaltcharakteristiken und eröffnet neue Möglichkeiten für sicherheitskritische Anwendungen.

Das 4/3-Wege-Plattenschieberventil ist für Durchflussmengen bis 40 l/min und Betriebsdrücke bis 700 bar ausgelegt. Der mikrocontrollergesteuerte Schieberantrieb ermöglicht eine präzise Steuerung der Schaltbewegung, wodurch die weiche Charakteristik insbesondere für Dekompressionsaufgaben optimal genutzt werden kann. Auf Wunsch ist eine Lageüberwachung integrierbar, um die Ventilstellung jederzeit erfassen und dokumentieren zu können.

Typische Einsatzfelder finden sich überall dort, wo hohe Drücke und absolute Dichtheit gefordert sind: in Prüfständen, bei Hochdruck-Hydraulikanlagen, in Pressen oder in sicherheitskritischen Hydraulik- und Antriebsanwendungen. Dank der optionalen Lageüberwachung eignet sich das Ventil außerdem für digitalisierte Anlagen mit Condition-Monitoring.

Zu den wesentlichen Vorteilen gegenüber bisherigen Lösungen zählen die Sitzventil-ähnliche Dichtheit auch bei hohen Drücken, das sanfte Schaltverhalten, das Druckspitzen reduziert und Bauteile schützt, sowie die präzise und reproduzierbare Steuerung durch den Mikrocontroller-Antrieb. Die optionale Zustandsüberwachung erhöht zusätzlich die Prozesssicherheit und unterstützt moderne, digitalisierte Anlagenkonzepte.

In weiteren Entwicklungsstufen sind Varianten mit unterschiedlichen Nennweiten sowie spezielle Werkstoffausführungen für Sondermedien vorgesehen. Zudem kann die Steuerungslogik zukünftig direkt in übergeordnete Industrie-4.0-Systeme eingebunden werden.
